異型管全解析：定義、分類、應用與采購指南

一、異型管定義與特點

異型管（Special-shaped Steel Tube）是指橫截面形狀非標準圓形、方形或矩形的鋼管，其截面形狀根據工程需求定制，具有以下特點：

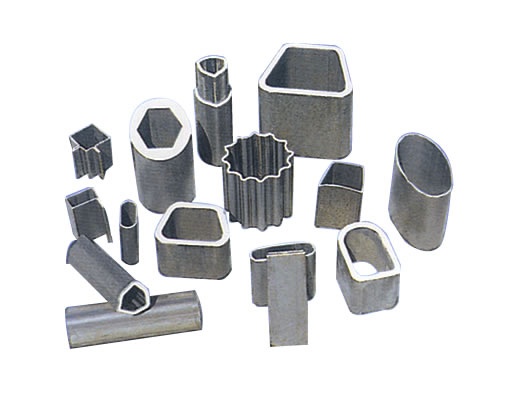

1. 形狀多樣化：包括橢圓形、六角形、八角形、三角形、D形、扇形、凹槽形等。

2. 功能定制化：通過優化截面形狀，實現輕量化、高強度、流體優化等特定功能。

3. 加工復雜化：需采用冷拔、冷軋、熱擠壓、激光切割等特殊工藝，成本高于普通鋼管。

二、異型管分類與典型應用

根據截面形狀和用途，異型管可分為以下類型：

三、異型管核心優勢

1. 輕量化與高強度

• 通過優化截面形狀，在保證強度的同時減少材料用量（如六角形管比圓管減重15%-20%）。

2. 功能適配性

• 橢圓形管可降低流體阻力，適用于高速流體輸送；D形管便于螺栓固定，適用于機械連接。

3. 設計自由度

• 滿足復雜結構設計需求（如航空航天器的異形框架），突破標準管材的限制。

四、異型管生產工藝

1. 冷拔/冷軋成型

• 適用于高精度、小批量生產，公差可控制在±0.05mm以?xún)?nèi)。

2. 熱擠壓成型

• 適用于大批量、復雜截面生產，效率高但模具成本高。

3. 激光切割+焊接

• 適用于非對稱、超復雜截面（如三維異形管），但成本較高。

4. 3D打印/增材制造

• 適用于單件小批量、超高精度需求（如醫療器械），但目前尚未大規模應用。

五、異型管采購關鍵要素

1. 明確需求

• 截面尺寸：提供詳細圖紙或CAD模型，標注公差要求。

• 材質與性能：根據用途選擇材質（如304不銹鋼、42CrMo合金鋼）及力學性能（抗拉強度、屈服強度）。

• 表面處理：是否需要鍍鋅、噴涂、拋光等防腐或美觀處理。

2. 選擇供應商

• 技術能力：優先選擇具備異型管定制經驗、擁有先進設備（如多輥冷軋機）的廠家。

• 質量認證：要求提供材質報告、無損檢測報告（UT/MT）、力學性能測試報告。

• 案例參考：查看供應商過往類似項目案例，評估其工藝水平。

3. 成本控制

• 批量效應：?jiǎn)未尾少?gòu)量≥1噸時，單價可下浮5%-10%。

• 簡化設計：避免過度復雜的截面形狀，減少加工難度和成本。

• 替代方案：如對精度要求不高，可考慮標準管材+二次加工（如切割、折彎）。

4. 交期與物流

• 定制周期：異型管生產周期通常為15-30天，需提前規劃。

• 包裝要求：根據截面形狀選擇合適的包裝方式（如木箱、泡沫填充），防止運輸變形。

六、異型管市場價格參考

異型管價格受材質、規格、工藝復雜度影響，以下為大致范圍（元/公斤）：

• 普通碳鋼異型管：8-15元/公斤（如Q235材質，簡單截面）。

• 合金鋼異型管：15-30元/公斤（如42CrMo材質，需調質處理）。

• 不銹鋼異型管：25-50元/公斤（如304/316L材質，復雜截面）。

備注：

• 開口異型管（如C形、U形）價格比封閉異型管低10%-15%。

• 熱擠壓工藝比冷拔工藝單價低20%-30%，但精度稍低。

七、異型管應用案例

1. 汽車行業

• 六角形防撞梁：采用42CrMo合金鋼，重量減輕18%，抗沖擊性能提升25%。

2. 航空航天

• D形鈦合金管：用于飛機起落架，在保證強度的同時減重30%。

3. 建筑裝飾

• 橢圓形不銹鋼欄桿：兼具美觀與強度，廣泛應用于高端商業綜合體。

4. 工業設備

• Z形冷拔鋼管：作為自動化生產線導軌，直線度誤差≤0.1mm/m。

八、總結與建議

1. 需求導向：異型管的核心價值在于滿足特定功能需求，采購前需明確設計目標。

2. 技術溝通：與供應商充分溝通截面形狀、公差、性能要求，避免后期返工。

3. 成本優化：通過簡化設計、批量采購、選擇合適工藝平衡性能與成本。

4. 質量管控：要求供應商提供全流程檢測報告，必要時委托第三方復檢。

附：異型管采購快速自查清單

•  是否已提供詳細截面圖紙及公差要求？

•  是否明確材質、力學性能及表面處理標準？

•  是否對比至少3家供應商的技術能力與報價？

•  是否要求供應商提供同類項目案例？

•  是否規劃好生產周期與物流方案？

通過以上指南，可系統化推進異型管的采購與應用，確保項目高效落地。
